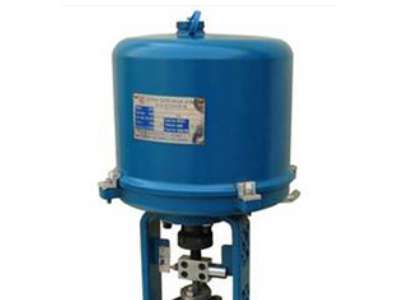

梅索尼兰Masoneilan电动单座调节阀
品牌: 梅索尼兰
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2023-12-17 21:20

详细信息

电动单座调节阀产品概述:

电动单座调节阀是由3610L/3810/PSL 等系列电子式电动执行机构或智能型一体化执行机构和单座调节阀组成。电动执行机构内有伺服系统,无须另配伺服放大器,有输入讯号及电源即可控制运转。电子执行机构连线简单,调节阀阀芯采用顶导向,适用于对泄漏量要求严格,阀前后压差不大及有一定粘度和含有纤维状介质的场合。

电动单座调节阀与ZAZP型电动单座调节阀的区别在于:ZDLP型执行机构为电子式,而ZAZP型为电动机械式,其内不含伺服机构。选型时需注意!

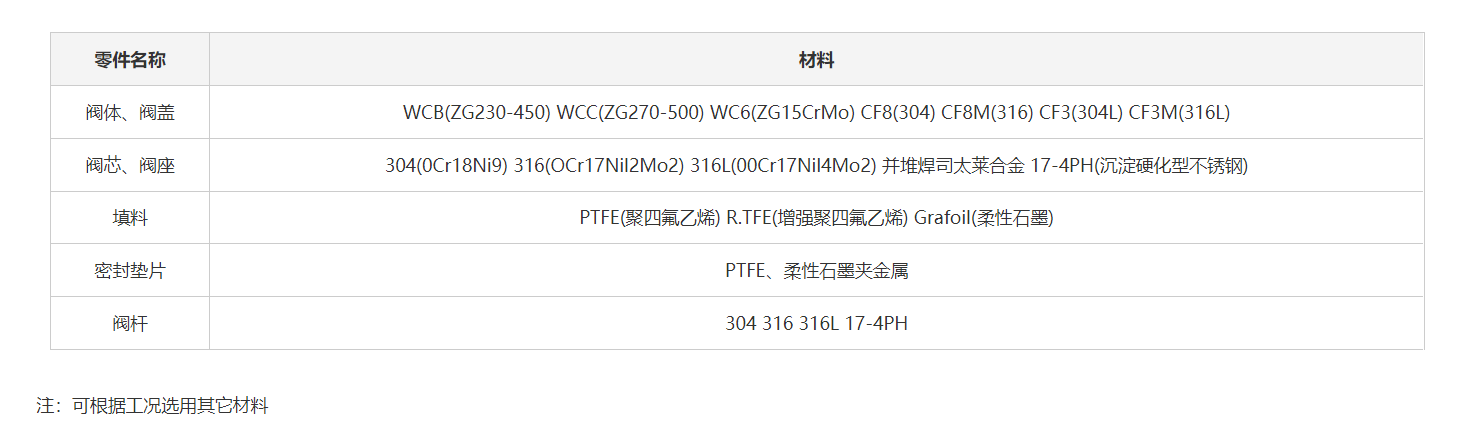

电动单座调节阀主要零件材料:

:① 工作温度划分是根据阀体材料的压力-温度等级(GB/T12224-2005)、使用工况、阀门的密封件材料等综合因素来划分的,各国划分是有细微区别的,甚至各制造公司因使用的材料不一也会有区别的。

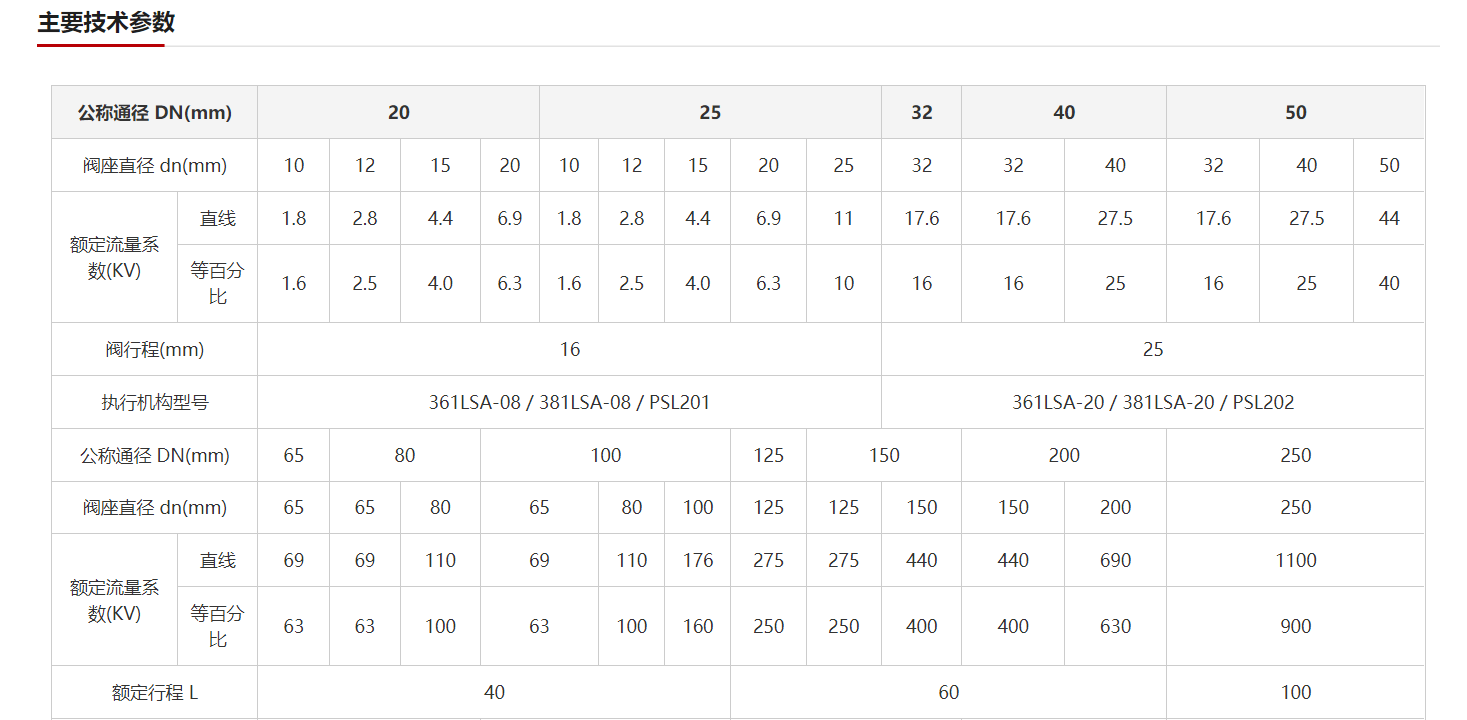

上述执行机构配置是根据常规配置来定的,具体配制要根据工艺参数,考虑到压差,选定合理、经济的执行机构。所配电子式电动执行机构也可采用其它公司同类型的产品。

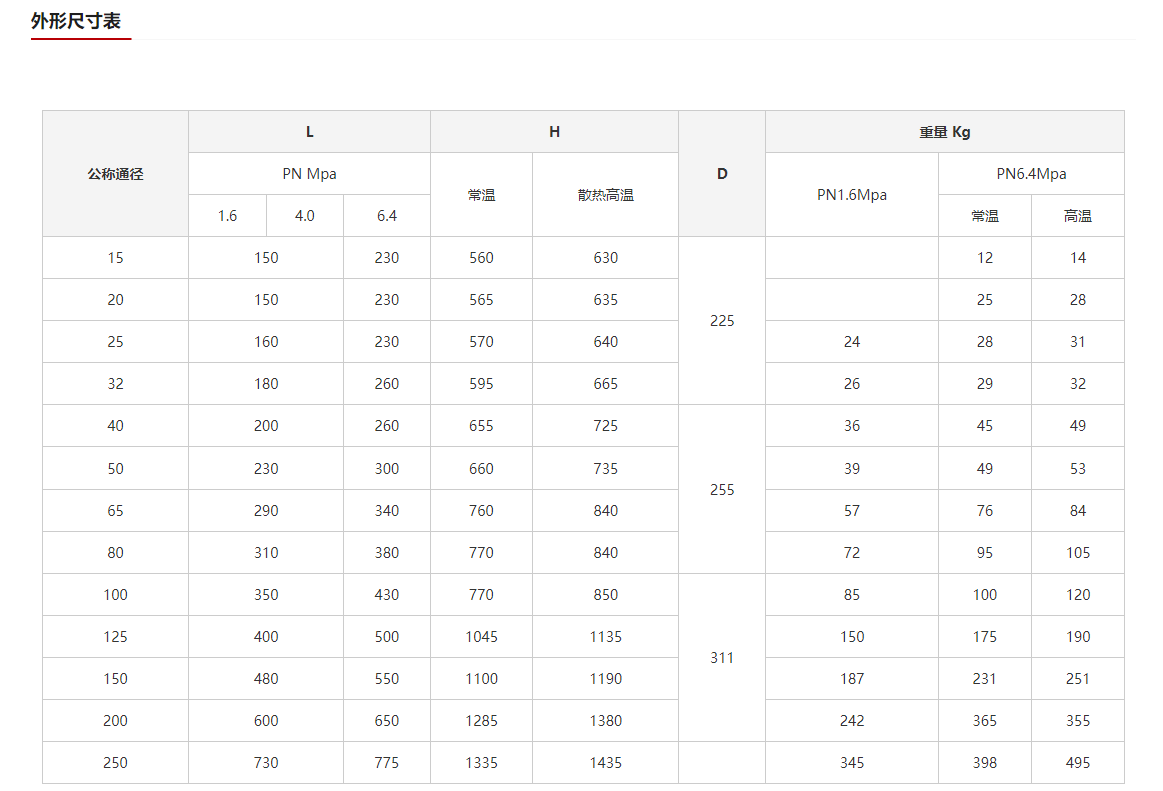

注:

① 为便于维修,顶上请请预留200-300mm空间,以便不拆阀而只拆去执行机构

② 以配 361L 型执行机构为例

注:

①以配361L型执行机构为例,H2也可由设计院或用户指定。

②尺寸L见上图

电动单座调节阀

连接尺寸及标准

法兰按 GB/T9113-2000(默认标准)

也可按 JB/T79.1-94,JB/T79.2-94,或 HG20592~HG20635-2009

法兰密封面型式:PN16、PN25为凸面法兰 PN40、PN64(63)为凹凸面法兰,阀体为凹面法兰

法兰端面距按GB12221-2005(其它标准须指明)

焊接连接坡口按:GB12224-2005

阀体法兰及法兰端面距离可以按用户指定的标准制造,如ANSI,JIS,DIN等。

电动单座调节阀

型号编制说明

ZDLP K(B)

Z :执行器大类 D:电子式 L:直行程 P:单座调节阀

压力级别: 如16:1.6MPa K(B)电开(关)式

ZDLPQ-K(B)Q:调节切断型

ZDLP-K(B)GG:高温型

ZDLP-K(B)WW:波纹管密封型

ZDLP-K(B)JJ:夹套保温型

ZDLP-K(B)DD:低温型

ZDLP-K(B)SS:散热型

ZDLP-K(B)WSWS:波纹管密封散热型

ZDLPⅡ-K(B)Ⅱ:低噪声型

阀门的安装与维护:

1、阀门安装:

(1)安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。

(2)在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。

(3)阀门安装前,应先彻底清洗管道。

(4)安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。

(5)阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。

(6)介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、阀门维护:

(1)清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,再选用相应的清洗办法。

(2)阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

(3)阀座:密封面有较小的锈斑与磨损,可用机械加工的方法进行,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。

(4)阀杆:表面损坏,只能换新。

(5)推杆、导向与密封表面的损坏:对反作用执行机构必须换新,而对正作用执行机构,可用适当的修理后使用。

(6)压缩弹簧:如有裂纹等影响强度的缺陷,必须换新。

(7)易损零件:填料、密封垫片与O型圈,每次检修时,全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹,根据检查结果,决定是否更换,但膜片使用期一般最多2-3年。

(8) 阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试,并在这期间,可准确地调整填料压紧力、阀芯关闭位置。
