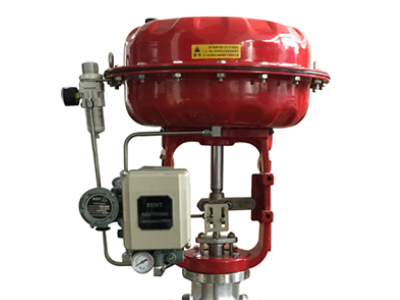

梅索尼兰Masoneilan气动薄膜套筒调节阀
品牌: 梅索尼兰
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2023-12-17 21:09

详细信息

产品概述:

ZXM型系列气动薄膜调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。

本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

产品特点:

1、顶导向单座调节阀,结构紧凑,部件少、易维修。

2、金属阀芯适用多种工作场合,达IV级泄漏标准,ZXMQ型软密封结构阀芯达VI级泄漏标准。

3、阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。

4、可调范围大,固有可调比为50。

5、执行机构采用多弹簧结构,高度减少30%、重量减轻30%。

6、ZXMV型波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。

7、ZXMJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。

零件材料:

阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti

阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊

软密封阀芯:增强聚四氟乙烯

填料:聚四氟乙烯,柔性石墨

波纹管:1Cr18Ni9Ti

垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片

膜盖:A3

波纹膜片:丁晴橡胶夹增强涤纶织物

弹簧:60SIMN

阀杆、推杆:2Cr13、1Cr18Ni9Ti

衬套:2Cr13

执行机构:

型 式:多弹簧式薄膜执行机构

ZP280B/K,ZP400B/K,ZP600B/K, ZP1000B/K

阀 作 用:正作用,反作用

膜片材料:丁腈橡胶夹增强涤纶织物

弹簧量程:20~100KPa,40~200KPa

80~240KPa

供气压力:0.14~0.4MPa

信号接口:内螺纹M16×1.5(M10×1)

环境温度:-30℃~+70℃

附 件(根据要求配置)

定位器,空气过滤减压阀,手轮机构,限位开关,电磁阀,阀位传送器,继动器,保位阀,其它

阀门的安装与维护:

1、阀门安装:

(1)安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损与松动。

(2)在安装前,对管道应进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。

(3)阀门安装前,应先彻底清洗管道。

(4)安装场地应考虑到人员设备的安全,既便于操作,又有利于拆装与维护。

(5)阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。

(6)介质流动方向应与阀体上的箭头指向一致。气源应干燥、无油。阀门应在环境温度-20~55℃场所使用。

2、阀门维护:

(1)清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,再选用相应的清洗办法。

(2)阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

(3)阀座:密封面有较小的锈斑与磨损,可用机械加工的方法进行,如损坏严重必须换新。但不管修理或更换后的硬密封面,都必须进行研磨。

(4)阀杆:表面损坏,只能换新。

(5)推杆、导向与密封表面的损坏:对反作用执行机构必须换新,而对正作用执行机构,可用适当的修理后使用。

(6)压缩弹簧:如有裂纹等影响强度的缺陷,必须换新。

(7)易损零件:填料、密封垫片与O型圈,每次检修时,全部换新。阀芯、膜片必须检查是否有预示将来可能发生的裂纹、老化与腐蚀痕迹,根据检查结果,决定是否更换,但膜片使用期一般最多2-3年。

(8) 阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应按产品出厂测试项目与方法调试,并在这期间,可准确地调整填料压紧力、阀芯关闭位置。
